螺栓直径计算方法

因为螺栓所受的载荷是各种不同方向载荷的复杂组合，所以要准确把握这些载荷的状态从而确定螺栓的尺寸比较困难。

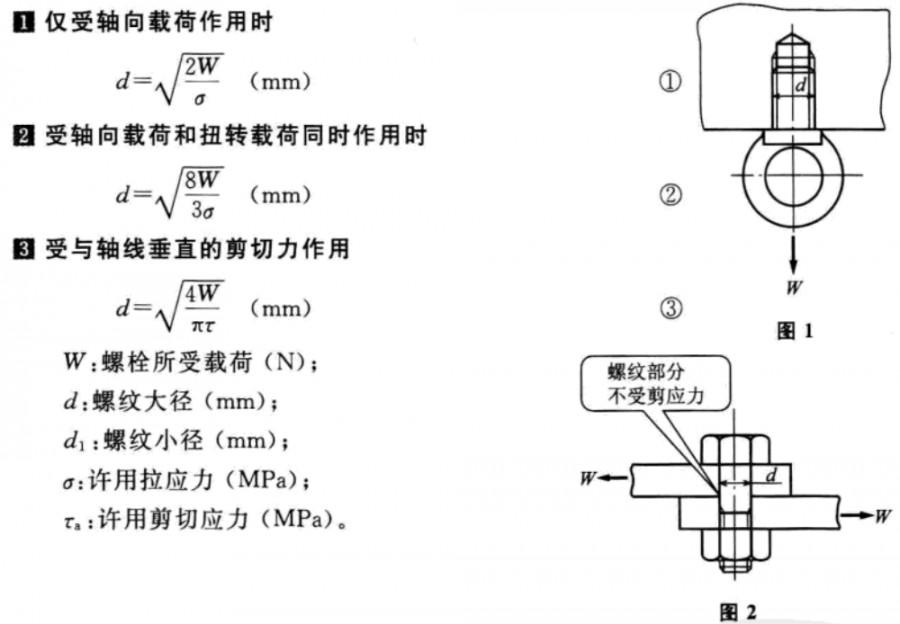

螺纹的尺寸计算一般是分别计算受单项载荷作用时的尺寸，如受轴向载荷单独作用、受轴向载荷和扭转载荷共同作用、受与轴线垂直的剪切力的作用等等，根据使用条件，分别计算螺纹的尺寸。螺纹的大小用外螺纹的大径表示，内螺纹用于其配合使用的外螺纹的大径表示。

三角形螺纹适合做连接螺纹使用，方螺纹适合做受较大载荷作用的传动螺纹使用。螺栓受剪切力作用时，螺纹部分所受的剪切力作用在螺纹小径上。计算时,螺纹的小径d1可按0.8倍的螺纹大径d计算，即d1=0.8d。
